深圳办公区监控解决方案

1.1建设目标

随着现代科学技术的发展，监控系统已成为办公楼安全防范必不可少的一部分。为了保全办公楼的现场经营管理，迅速而有效地禁止或处理突发性事件。较大的办公楼，在激烈的市场经济环境下，各方面的管理包括采用视频监控系统管理都会对办公楼的发展和经营起到很大的作用，因此在楼内建立一套先进实用的安全防范系统是极其重要的，该系统借助音视频控制技术把前端的实况声像实时传送到监控中心和主管部门办公室。根据楼内环境的实际情况，我们对办公楼的监控系统以实现以下目标设计本方案：

  2.系统组成及原理

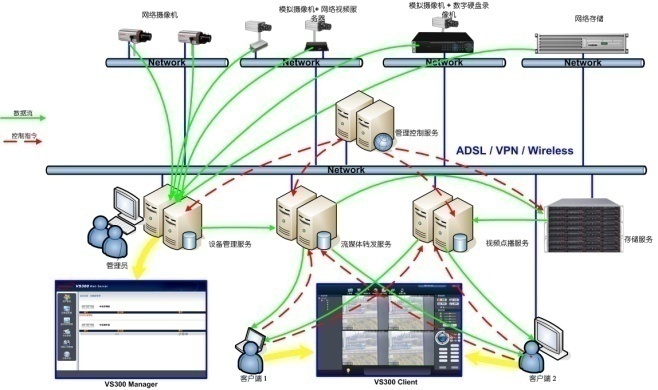

系统主要由网络摄像机、光纤传输交换、网络视频存储设备、高清解码器及显示设备、系统管理平台等组成。可以将

高清网络视频监控系统分为以下5个部分：

前端部分：图像采集；

传输部分：图像传输；

终端部分：图像存储、显示及控制管理；

网络存储方案：

高清网络简易方案（IPC+NVR+LCD）

手机视频监控方案（手机+DVR+软件）

支持手机系统：Windows mobile、Symbian、IOS、Android、Blackberry

高清网络NVR存储管理方案

2.1传输部分

随着高清系统的发展，视频分辨率越来越高，系统占用的带宽越来越大，系统对传输链路的要求也随之提高；没有好的传输联络设计，可能会导致系统延时、丢包严重等现象，不能满足系统的功能使用要求。所以传输部分设计的合理性将直接影响整个项目的实施，是系统设计的重中之重。

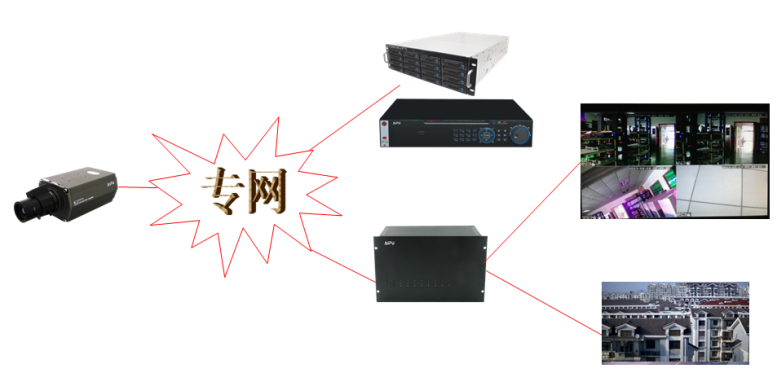

高清网络视频监控系统的传输架构是基于标准的以太网，适用于有综合布线的局域网或者独立的光纤组网，摄像机只需通过网线连接局域网络就可以接入监控系统中。

对于图像的传输，我们根据用户的配置将所有的摄像机划分为几个区域，在各区域中设置以太网交换机将区域周围布置的监控点图像资料集中通过以太网交换机，并通过网络将各个区域的以太网交换机连接至监控中心的核心交换机。
5.2.1整体链路的规划与设计

A．高清视频监控系统的网络交换层不应超过三级；

B．不应采用桌面型网络交换设备；

C．网线传输距离应不超过75m；

D．摄像机至接入层交换机采用超五类网线，接入层交换机至机房核心交换机采用光缆；

5.2.2路由设备的规划与设计

A．一级交换机每个接入端口带宽应≥100M，不超过24个接入端口，具有2个1000M以太网端口；

B．二级交换机每个接入端口带宽应≥1000M，支持网管功能，支持网络风暴抑制，支持VLAN划分；

C．三级交换机除满足二级交换机的性能指标外，还应根据系统规模另行专业设计；

2.2终端部分

5.3.1主要产品：

高清网络视频监控系统终端由以下部分组成：

存储部分

网络硬盘录像机NVR、网络视频存储服务器；

显示部分

高清解码器、显示设备；

控制部分

系统管理平台、键盘；

5.3.2系统设计

图像的存储及显示方案

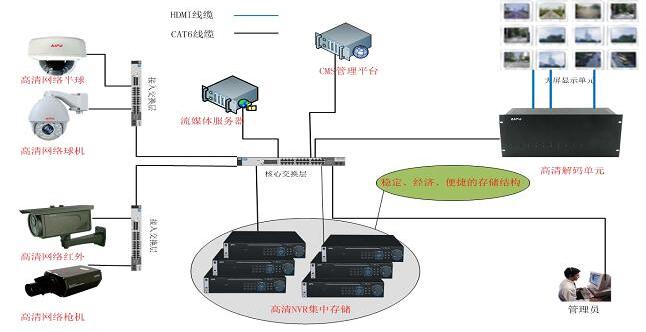

前端设备将图像传输至前端交换机和核心交换机，在经由网络传输至监控中心的存储设备， 显示设备通过网络调取视频图像进行播放，一般有2种方案：

A．NVR存储+NVR多画面分割+解码器单画面轮巡

B．NVR或视频存储服务器作为存储设备+解码器多画面分割+解码器单画面轮巡

存储容量计算

单个通道24小时存储1天的计算公式∑(GB)＝码流大小（Mbps）÷8×3600秒×24小时×1天÷1024；30天需要的容量∑(GB)＝每天存储GB×30天；

带宽计算

A．对一条线路只接一个网络设备的情况：ADSL上行512kb/s=512*80%=410kb/s；

B．对一条线路只接多个网络设备的情况：光纤网或局域网10Mb/s或100Mb/s*60%=6Mb/s或60Mb/s；

C．对于CFI视频，码流512kb/s,则10M光纤网络可同时传输：10*1024*60%/512=12路；

D．对于CIF视频，码流512kb/s,50路的带宽：50*512/1024/60%=41.7Mb/s；

注意事项

A．高清图像的显示也需要使用到高清显示设备；

B．显示设备的输出接口需要支持DVI/HDMI高清输出；

C．一般的HDMI数据线最长连接距离只有10米左右；

D．摄像机数量较多时，需增加管理服务器；

E．有客户端访问等转发需求时，需增加流媒体转发服务器；

5.3.3系统管理软件及服务器

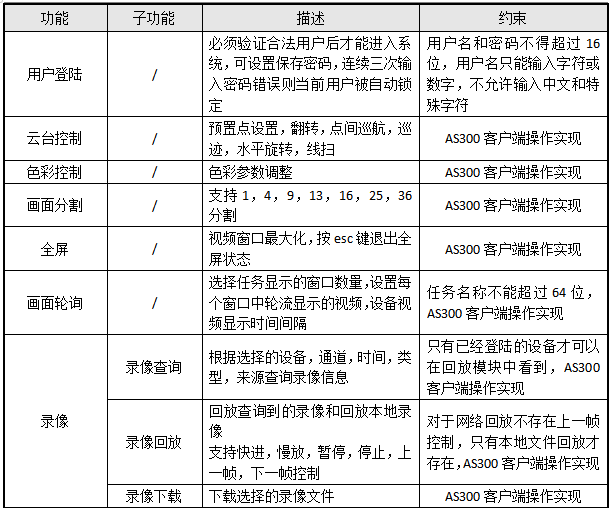

集中管理平台能够提供对NVR的管理，网络高清服务器的图像调整、远程码流设置、图像质量设置、图像的切换选择、对NVR录像资料的回放控制等，达到对系统集中管理控制的作用。

客户端视频管理软件AS200

AS200网络视频监控客户端管理软件专为多地点分布式监控架构所设计，面向嵌入式数字硬盘录像机、网络视频服务器、网络摄像机等网络视频监控设备。该软件基于windows平台，可运行于PC上，安装快捷、设置方便、使用简易，并具备视频实时浏览、录像回放、录像存储、设备管理配置等功能。可广泛应用于各小型网络监控安防领域中。

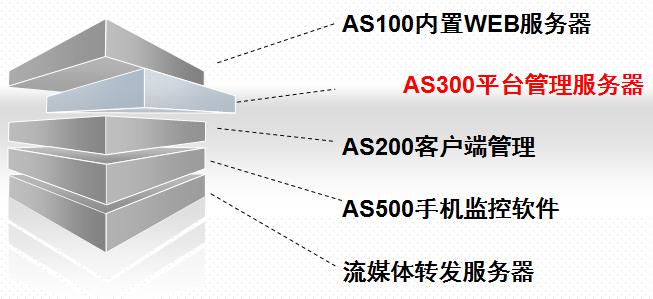

系统管理软件AS300

A300网络视频监控平台管理系统，专为多地点分布式监控架构所设计，面向嵌入式数字硬盘录像机、网络视频服务器、网络摄像机等网络视频监控设备。该软件采用了先进的微核心加插件开发技术，基于Windows平台，安装快捷、设置方便、使用简易，并具备音视频采集、存储、转发和集中管理等功能，广泛应用于政府、企事业单位的中型网络监控安防领域中，是一套全方位多功能的网络视频监控管理系统。

AS300 Manager

AS300 Client

软件环境配置

Windows XP Pro；

Windows2003；

DirectX 9.0c；

AS300多用户核心目录服务器认证

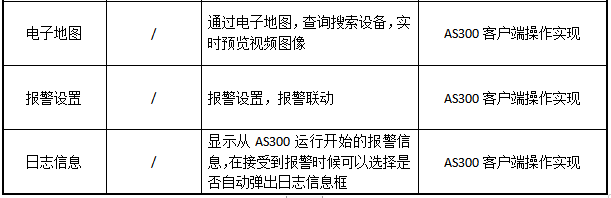

用户在网络中对任意设备的浏览、控制、管理权限和优先级可集中授权；

在复杂网络条件下的多用户优先级和冲突检测机制；

以用户为核心有利于用户在任意节点建立临时指挥中心；

AS300流媒体视频转发

解决多用户交叉访问带来的网络带宽和中心系统负载问题；

AS300服务器端“设备管理”界面

AS300客户端操作界面

系统管理软件

A．公司提供平台SDK协议规定给B公司；

B．公司根据A公司的SDK，修改后设备SDK开发包给A家；

C．公司将B公司设备SDK开发内相关信息加入视频监控平台；
