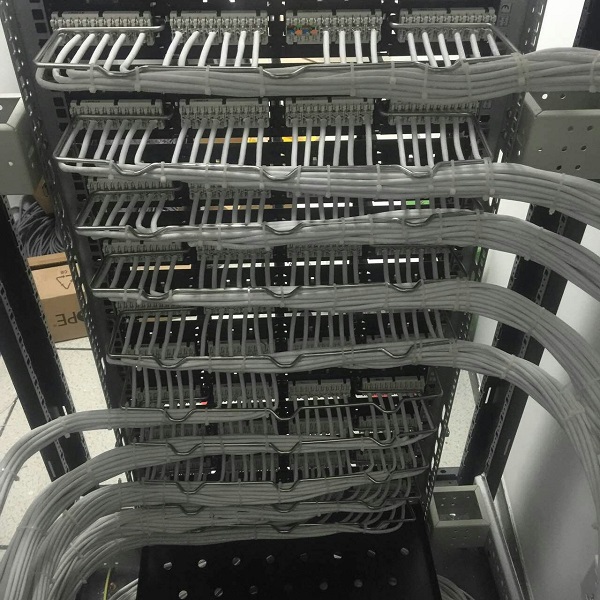

综合布线系统的逻辑网络规划设计中网络拓扑结构规划设计是网络规划设计的开始，良好的拓扑结构是网络稳定可靠运维的基础，对于用户即将建设的网络系统来说，想要建设成为一个覆盖范围广、网络性能优良、具有很强扩展能力和升级能力的网络，在网络工程规划设计中实践是采用层次化的网络设计原则，与其他网络设计模型相比，分层网络模型具有良好的扩充性和管理性，新增子网模块和新增网络应用能被更容易集成到整个系统中，而不破坏已存在的网络构架并把影响限定在一定的区域范围内，从而节约网络投资成本。网络分层规划设计中，一般把网络分为三个层次：核心层、汇聚层、接入层等。

1、核心层规划设计

核心层是网络的高速交换主干，是分发层设备之间互连的关键，对整个网络的连通起到至关重要的作用，核心层汇聚了来自所有分分发层设备的通信，因此，它必须具备快速转发大数据量的能力。为完成以上任务，核心层应具有如下几个特征：可能性、高效性、冗余性、容错性、可管理性、适应性、低延时性等。因为核心层是网络在枢纽中心，是所有流量的终承受着和汇聚者，其高可靠性和冗余功能非常重要，应用采用高带宽的千兆以上路由交换机，也可以采用双机冗余热备份或负载均衡功能，来改善网络性能，尽量避免在骨干层上实施网络策略和控制功能。

2、汇聚层规划设计

汇聚层连接接入层和核心层的网络设备，把大量的来自接入层的访问路径进行汇聚和集中，在核心层和接入层之间提供转换和带宽管理。

汇聚层的主要功能是：(1)汇聚接入层的用户流量，进行数据分组传输的汇聚、转发与交换；(2)根据接入层的用户流量，进行本地路由、过滤、流量均衡、QQS有限级管理，以及安全控制、IP地址转化、流量整形等处理；(3)根据处理结果把用户流量转发到核心交换层或在本地进行路由处理。

3、接入层规划设计

通常将网络中直接面向用户连接或访问网络的部分称为接入层，我们经常称之为访问网，主要是指接入路由器、交换机、终端访问用户。它利用多种接入技术、连接终端用户，为它所覆盖范围內的用户提供访问Internet以及其他的信意服务。对上连接至汇聚层和核心层，对下进行带宽和业务分配，实现用户的接入。

接入层的主要功能是为用户提供本地网络访问应用系统的能力，主要解决相邻用户之间的互访需求，并且为这些访问提供足够的带宽，接入层负责一些用户管理功能（如地址认证、用户认证、计费管理等），以及用户信息收集工作（如用户的IP地址、MAC地址、访问日志等）。

接入层交换机一般用于直接连按电脑等终端节点，具有低成本和高端口密度特性。

为了方便管理、提高网络性能，大中型网络应按照标准的三层结构设计。但是，对于网络规模小、联网距离较短的环境，可以采用“收缩核心〞设计。忽略汇聚层，核心层设备可以直接连按接入层，这样一定程度上可以省去部分汇聚层费用，还可以减轻维护负担，更容易监控网络状况。
