一、设计原则

为了适应住宅现代化的需要，配合城市建设和信息通信网想数字化、综合化、智能化方向发展，促进城市住宅小区与住宅小区与住宅楼中电话、数据、图像等多媒体综合网络建设，需做好住宅建筑网络综合布线及其系统的设计。住宅小区的综合布线系统设计原则如下：

1、新的住宅建筑应采用家具综合布线，住宅小区和住宅楼的多系统通信暗管必须同步实施，避免今后开挖路面和破坏建筑，造成不必要的经济损失。对于分散的住宅建筑，或现有住宅楼应充分利用电话线开通各种语音、数据和多媒体业务。

2、综合布线系统的设施及管线的建设，应纳入城市住宅小区或住宅楼相应的规划中国，

3、综合布线系统主要适用于组织通信网络的应用，应与网络电视（IPTV）、家庭自动化、安全防范信息等内容统筹规划，按照各种信息的传输要求，做到合理使用，并应符合相关的标注。

4、工程设计时，应根据工程项目的性质、功能、环境条件和近、远期用户要求，尽心综合布线吸引设施和管线的设计。

5、工程设计中必须选用现行有关标准的定型产品。未经国家认可的产品质量监督检验机构定合格的设备及主要材料，不得在工程中使用。

二、管线设计

1、建筑物管线设计

建筑物管线设计应采用暗配线方式，具体可采用以下几种方式：

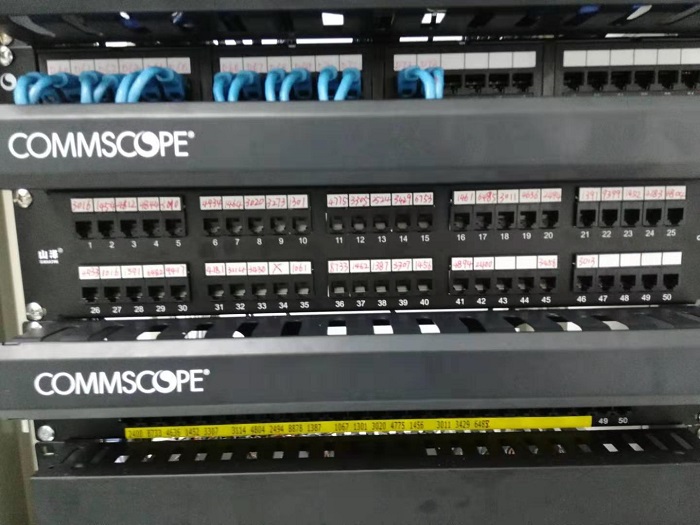

1)住宅楼，每层户数较多，采用分层配线的方式。其中楼层配线架不一定每层都设置，只要楼层配线架至信息插座的长度不超过90m，几楼层可以公用一个楼层配线架。这种方式适用于每户房间较多，且面积较大、有多数据终端，在家庭配线箱处设置交换机的情况，如果每户仅1台计算机终端，交换机集中设置在楼层配线架时，则楼层配线架至每户信息插座的电缆总长度不应超过90m。

2)住宅楼，每层户数较少，采用按住宅单元垂直配线方式。这种方式不设楼层配线架。在底层分加点处集中设置交换机，分界点至每户信息插座的电缆总长度不应超过90m；如果住宅楼规模较大，集中设置焦化你有困难，也可在每一单元的底层设楼层配线架，在各楼层配线架处放置交换机，选择其中与网络提供衔接的楼层配线架作为分界点（可选择住宅区的集中管理部门所在地），此时，每一个楼层配线架与用户信息插座的电缆总长度不应超过90m，光缆长度不应超过500m。

3)多个独立式住宅组成的建筑群。这种方式可将每幢独立式或排列式住宅视为一个楼层，设楼层配线架，每住户设家居多媒体配线箱，在各处设置交换机，选择其中与网络提供衔接的楼层配线架作为分界点（可选择住宅区的集中管理部门所在地）。此时，每一个楼层配线架至每户信息插座的电缆总长不应超过90m，楼层配线架之间以及楼层配线架至分界点之间的电缆长度不应超过90m，光缆长度不应超过500m。

如果住宅小区规模较大，还可增加光缆长度，并应符合多模光缆不大于2000m，单模光缆不大于3000m的规定。
